COMMENT MESURER SON PORTAIL
COULISSANT ?

Prise de côtes pour portail coulissant

Les prises de côtes sont facilitées, aucun jeu d'éxécution ou quelconques déductions est à prévoir de la part de nos clients. MISTER PORTAIL fabrique en fonction de votre espace libre.

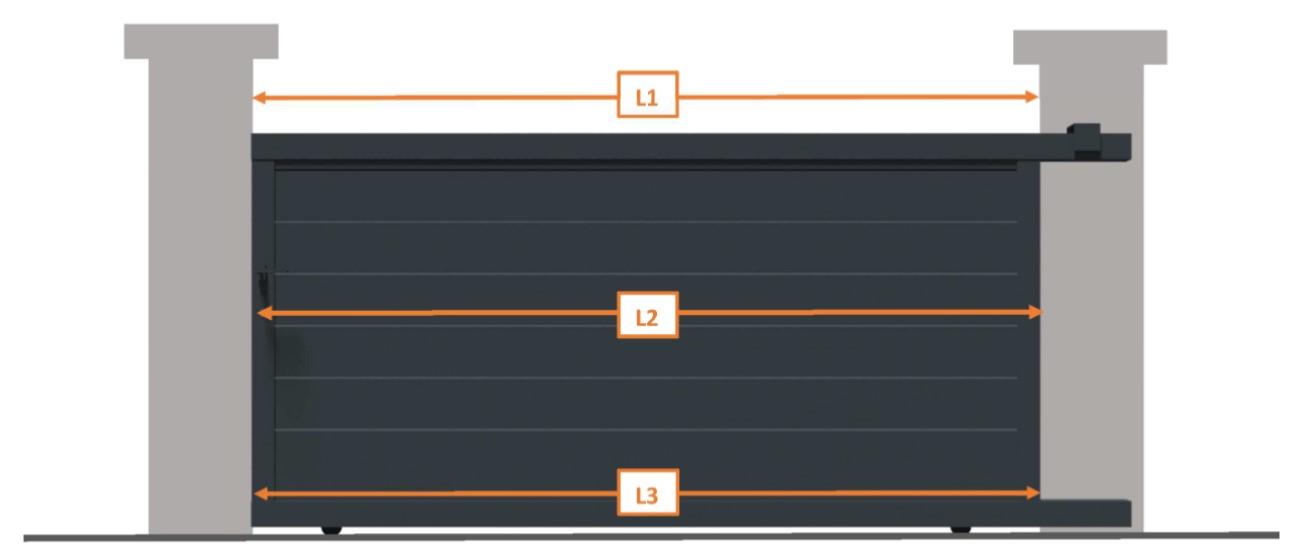

1 - Largeur portail coulissant

Prenez les côtes "entre piliers" L1, L2 et L3.

Si vous constatez un écart, il est conseillé de préserver la côte la plus importante.

Cette côte sera à indiquer sur notre site.

Mesure Largeur portail coulissant

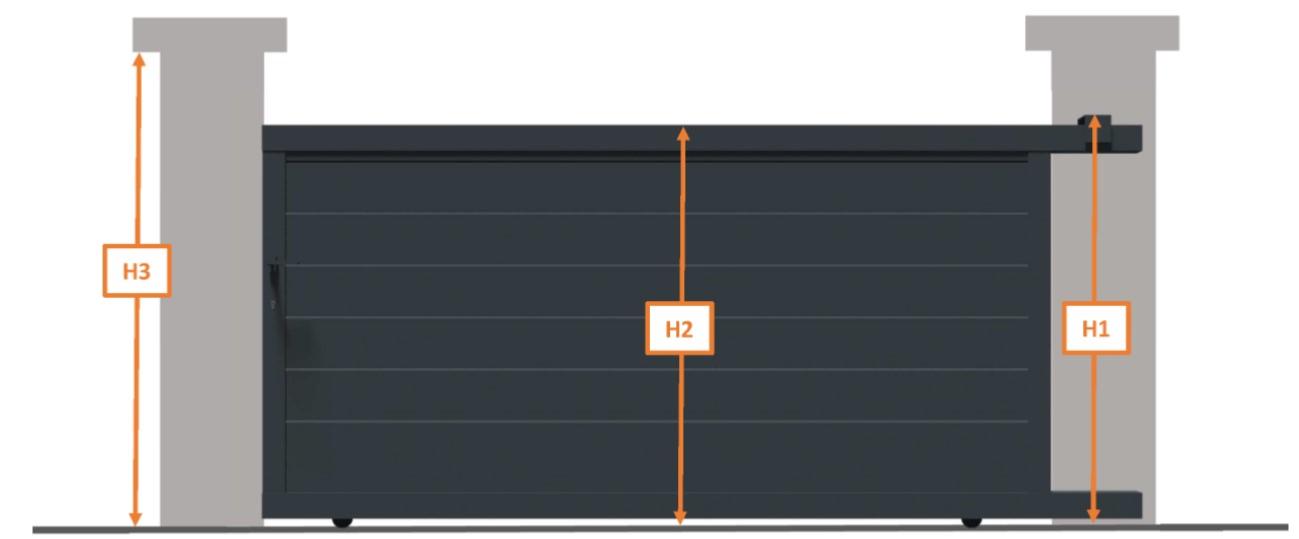

2 /a - Hauteur portail coulissant

H1 : Hauteur du portail + Platine de guidage

H2 : Hauteur du portail seul (roulettes incluses)

H3 : Hauteur sous chapeau du pilier


H1 sera la hauteur à indiquer sur notre site.

ATTENTION : H1 doit avoir au minimum 50 mm de moins que H3 (H3 étant la hauteur sous chapeau du pilier)

Mesure Hauteur portail coulissant

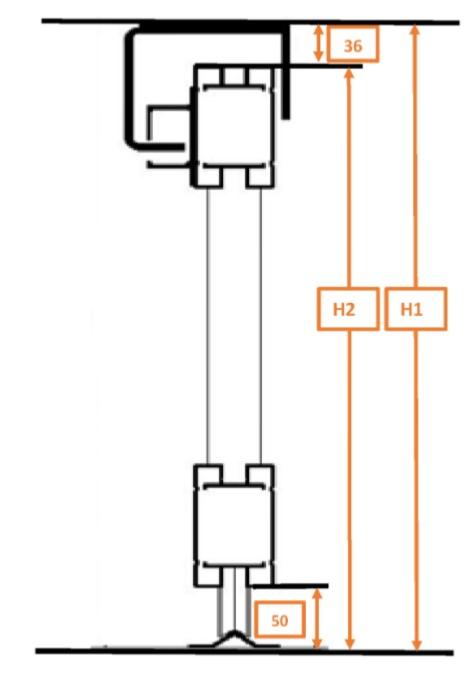

2/b - Hauteur portail coulissant seul

Si vous souhaitez une hauteur de portail précise, exemple une hauteur de portail fini de 1800mm :

H1 = Hauteur portail + Platine de guidage = 1836mm

H2 = Hauteur portail seul (roulettes 50mm incluses) = 1800mm


H1 sera la hauteur à indiquer sur notre site.

ATTENTION : H1 doit avoir au minimum 50 mm de moins que H3 (H3 étant la hauteur sous chapeau du pilier - voir schéma précédent)

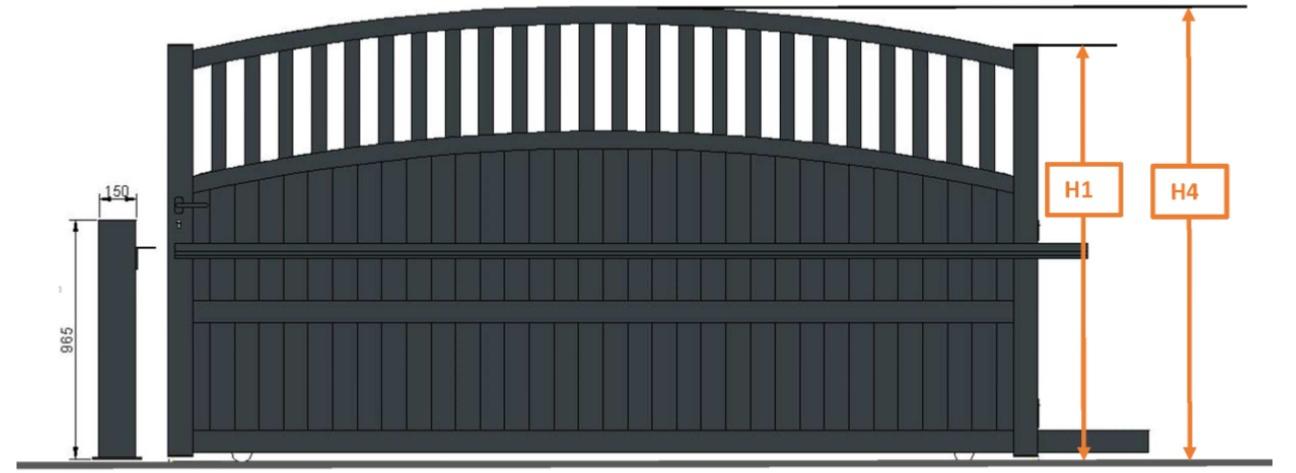

3 - Portail coulissant cintré ou "Chapeau de Gendarme"

Si votre choix se porte sur un portail coulissant cintré au centre :

H1 = Hauteur portail sur les côtés

H4 = Hauteur portail au centre (en fonction du modèle et de la largeur du portail, H4 aura 180mm à 210mm en plus que H1)


H1 sera la hauteur à indiquer sur notre site.

ATTENTION : H1 doit avoir au minimum 50 mm de moins que H3 (H3 étant la hauteur sous chapeau du pilier - voir schéma 2)

Mesure hauteur portail coulissant cintré

4 - Refoulement

Le refoulement est l'espace nécessaire pour votre portail lorsque celui-ci est ouvert. Il correspond à la taille de votre portail +500mm.

Exemple de refoulement vers la droite (vue intérieure) pour un portail de 4000mm de large :

mesure refoulement portail coulissant mister poratil
