COMMENT MESURER SON PORTAIL
BATTANT ET PORTILLON ?

Prise de côtes pour portail battant et portillon

Les prises de côtes sont facilitées, aucun jeu d'éxécution ou quelconques déductions est à prévoir de la part de nos clients. MISTER PORTAIL fabrique en fonction de votre espace libre.

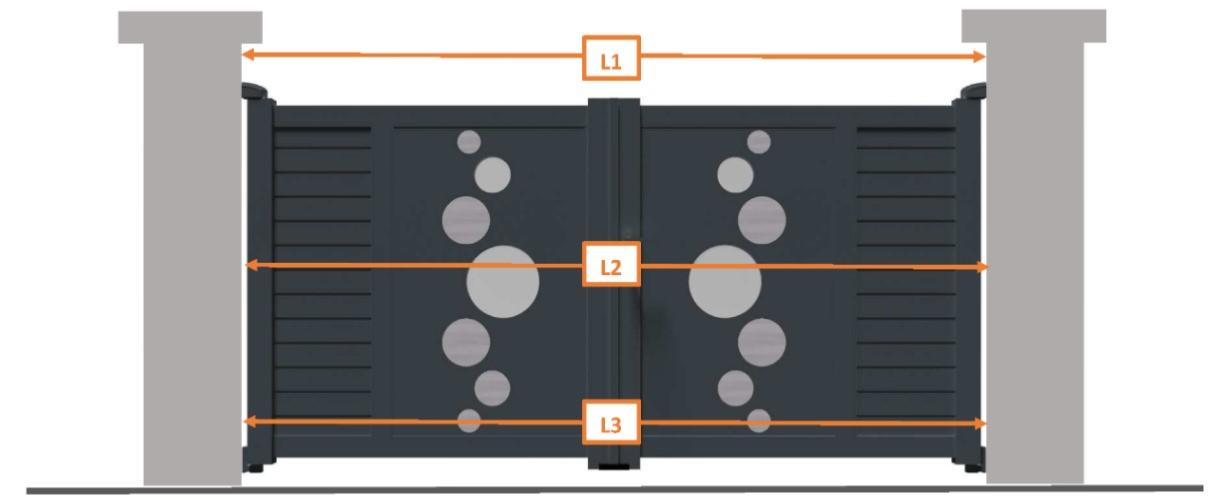

1 - Largeur portail battant et portillon

Prenez les côtes "entre piliers" L1, L2 et L3.

Si vous constatez un écart, il est conseillé de préserver la côte la moins importante.

Cette côte sera à indiquer sur notre site.

cotes entre piliers - mister portail

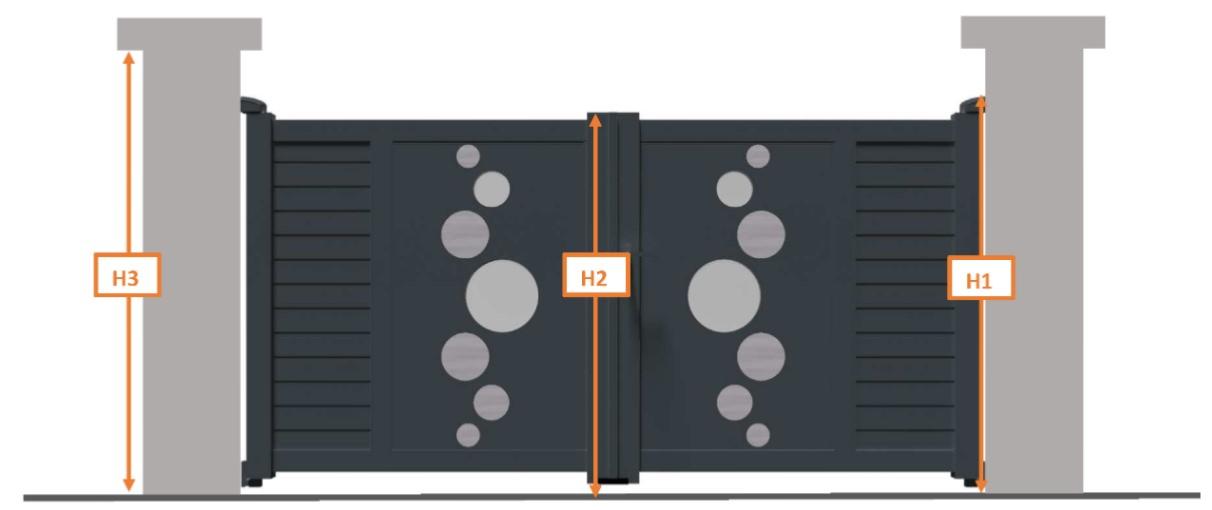

2 /a - Hauteur portail battant et portillon

H1 : Hauteur du portail + Gonds de fixation

H2 : Hauteur du portail seul (Gond bas inclus)

H3 : Hauteur sous chapeau du pilier

H1 sera la hauteur à indiquer sur notre site.

ATTENTION : H1 doit avoir au minimum 50 mm de moins que H3 (H3 étant la hauteur sous chapeau du pilier)

Hauteur portail et portillon - Mister Portail

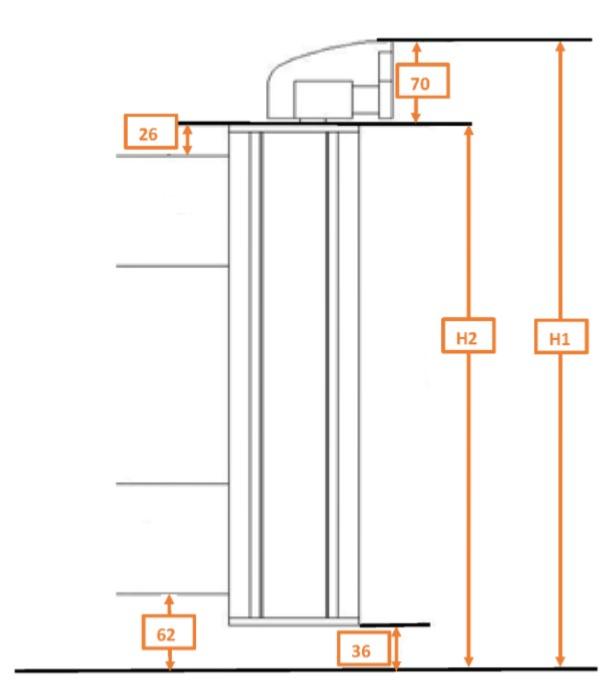

2/b - Hauteur portail battant et portillon seul

Si vous souhaitez une hauteur de portail précise, exemple une hauteur de portail fini de 1800mm :

H1 = Hauteur portail + Gonds = 1870mm

H2 = Hauteur portail seul (Gond bas 36mm inclus) = 1800ll


H1 sera la hauteur à indiquer sur notre site.

ATTENTION : H1 doit avoir au minimum 50 mm de moins que H3 (H3 étant la hauteur sous chapeau du pilier - voir schéma précédent)

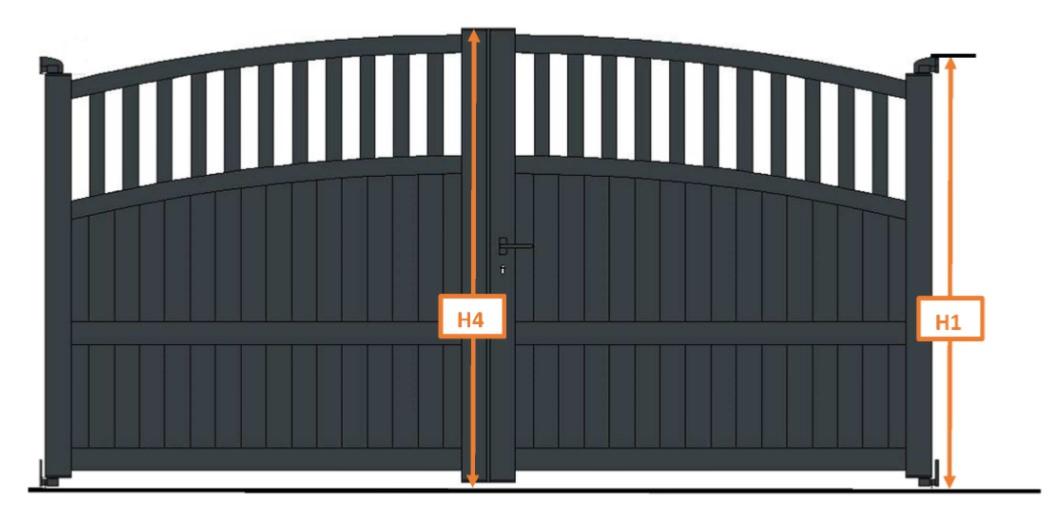

3 - Portail battant cintré ou "Chapeau de Gendarme"

Si votre choix se porte sur un portail battant cintré au centre :

H1 = Hauteur portail sur les côtés

H4 = Hauteur portail au centre (en fonction du modèle et de la largeur du portail, H4 aura 180mm à 210mm en plus que H1)

H1 sera la hauteur à indiquer sur notre site.

ATTENTION : H1 doit avoir au minimum 50 mm de moins que H3 (H3 étant la hauteur sous chapeau du pilier - voir schéma 2)

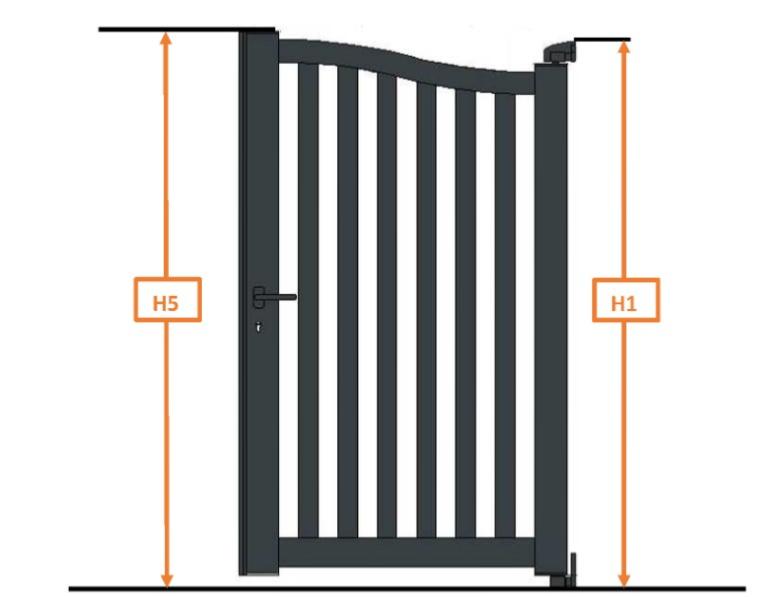

4 - Portillon "demi chapeau de gendarme"

Si votre choix se porte sur un portillon "Demi chapeau de gendarme" :

H1 = Hauteur portillon sur les côtés

H5 = Hauteur portillon côté battue de réception (en fonction du modèle et de la largeur du portillon, H5 aura 100mm à 120mm en plus que H1)

H1 sera la hauteur à indiquer sur notre site.

ATTENTION : H5 doit avoir au minimum 50 mm de moins que H3 (H3 étant la hauteur sous chapeau du pilier - voir schéma 2)
